【整車技術參數】 | |||||
產品** | 華通牌 | 公告批次 | 333 | ||

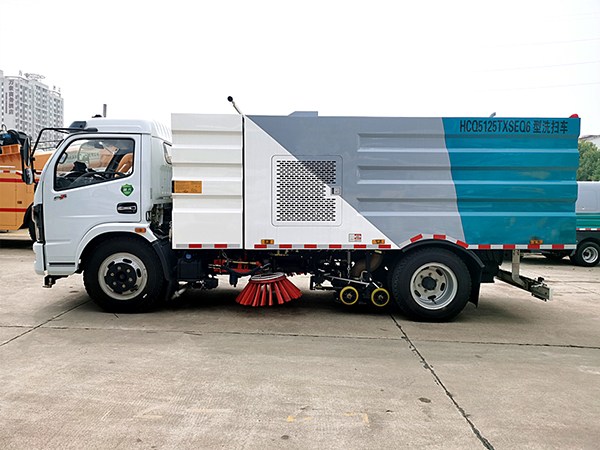

產品名稱 | 洗掃車 | 產品型號 | HCQ5125TXSEQ6 | ||
總質量(Kg) | 11995 | 罐體容積(m3) | |||
額定載質量(Kg) | 4750 | 外形尺寸 | 6950×2200×2700 | ||
整備質量(Kg) | 7050 | 貨廂尺寸 | ×× | ||
額定載客(人) | 準拖掛車總質量(Kg) | ||||
駕駛室準乘人數(人) | 3 | 鞍座**大載質量(Kg) | |||
接近角/離去角(°) | 21/12 | 前懸/后懸 | 1130/2020 | ||
軸荷(Kg) | 4350/7645 | **高車速(Km/h) | 103 | ||
備注 | 選裝尾部后噴霧,側面防護裝置由專用裝置替代，后防護材料為Q235，連接方式為：螺栓連接,斷面尺寸為：160×60(mm)，后部防護裝置離地高度為:430(mm)，專用裝置為垃圾箱、水箱、掃刷，具有清掃和清洗功能；ABS型號/廠家：ABS型號及生產廠家：ABS/ASR-24V-4S/4M/襄陽東風隆誠機械有限責任公司。EQ1125SJ8CDC東風汽車股份有限公司。 | ||||
【底盤技術參數】 | |||||
底盤型號 | EQ1125SJ8CDC | 底盤名稱 | 載貨汽車底盤 | ||
**名稱 | 東風牌 | 生產企業 | 東風汽車股份有限公司 | ||
軸數 | 2 | 輪胎數 | 6 | ||
軸距 | 3800,3950,4050,4**,4400,3600 | ||||
輪胎規格 | 245/70R19.5,8.25R20 | ||||
鋼板彈簧片數 | 8/10+7,12/12+9 | 前輪距 | 1745,1802,1820,1842 | ||
燃料種類 | 柴油 | 后輪距 | 1630,1650,1800,1720 | ||
排放依據標準 | GB3847-2005,GB17691-2018國Ⅵ | ||||
【發動機參數】 | |||||
| 發動機型號 | 發動機生產企業 | 排量 | 功率(Kw) | ||
D4.0NS6B170 D4.0NS6B185 YCS04190-68 ZD30D16-6N D25TCIF1 D30TCIF1 D40TCIF1 D45TCIF1 NV30-C6G NV30-C6C NV30-C6D CY4SK161 CY4SK261 CY4SK361 YCY30165-60 D4.0NS6B160 CY4BK261 YCY24140-60 Q28-130E60 H30-165E60 | 東風康明斯發動機有限公司 東風康明斯發動機有限公司 廣西玉柴機器股份有限公司 東風輕型發動機有限公司 昆明云內動力股份有限公司 昆明云內動力股份有限公司 昆明云內動力股份有限公司 昆明云內動力股份有限公司 東風朝陽朝柴動力有限公司 東風朝陽朝柴動力有限公司 東風朝陽朝柴動力有限公司 東風朝陽朝柴動力有限公司 東風朝陽朝柴動力有限公司 東風朝陽朝柴動力有限公司 廣西玉柴機器股份有限公司 東風康明斯發動機有限公司 東風朝陽朝柴動力有限公司 廣西玉柴機器股份有限公司 安徽全柴動力股份有限公司 安徽全柴動力股份有限公司 | 4000 4000 4156 2953 2499 2977 4052 4461 2968 3093 2968 3856 3856 3856 2970 4000 3707 2360 2800 3000 | 125 136 140 120 110 125 135 162 115 120 120 135 125 125 121 118 ** 103 96 120 | ||

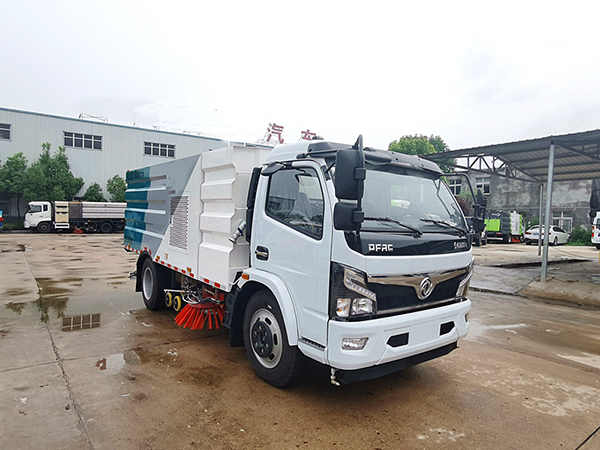

| 洗掃車是集掃路車、灑水車和高壓清洗車 功能于一體的新型路面清洗設備，特別適用于 清潔城市道路路面、路緣、路緣石。對路面的
粉塵有著傳統掃路車、灑水車、高壓清洗車無 法做到的清潔功能，能在一次作業中完成清 掃、高壓清洗和垃圾、污水收集，而且具有高
壓噴霧降塵功能。洗掃車采用“中置兩立掃+ 中置寬幅吸嘴+內置高壓水噴桿+左、右高壓側 噴桿”裝置結構。 水箱容積4立方，垃圾箱容積4立方。 |

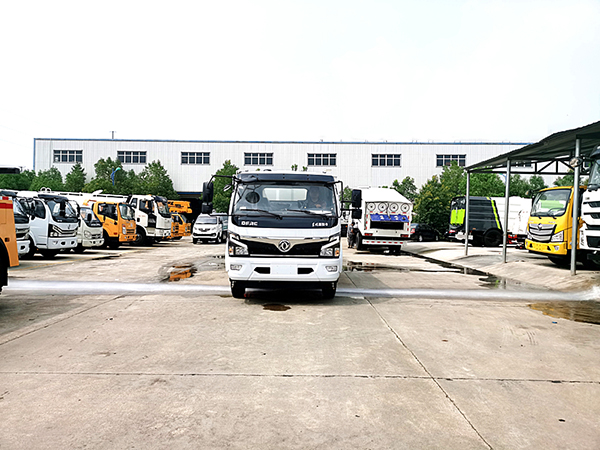

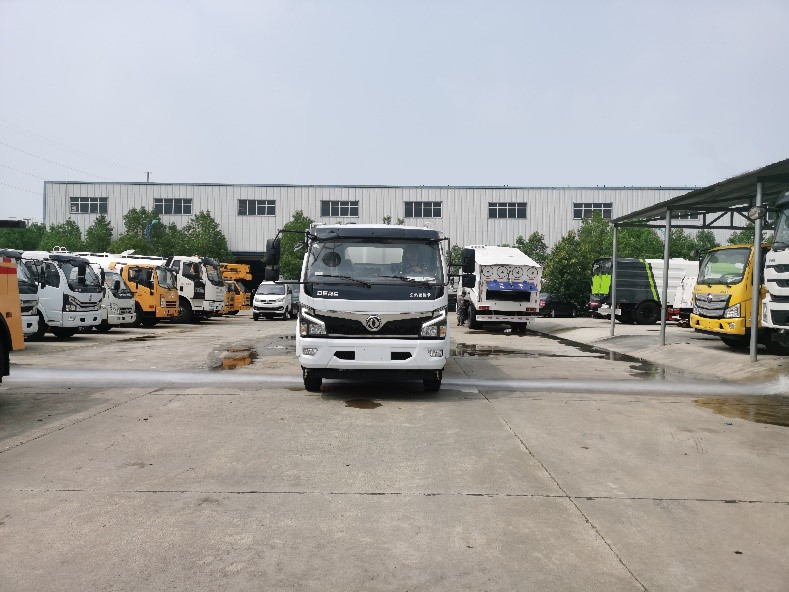

 | 駕駛室后下方標配低壓前沖，由低壓水泵 產生的水流，可以像灑水車一樣對路面進行大 面積沖洗，沖洗寬度可達16米。 |

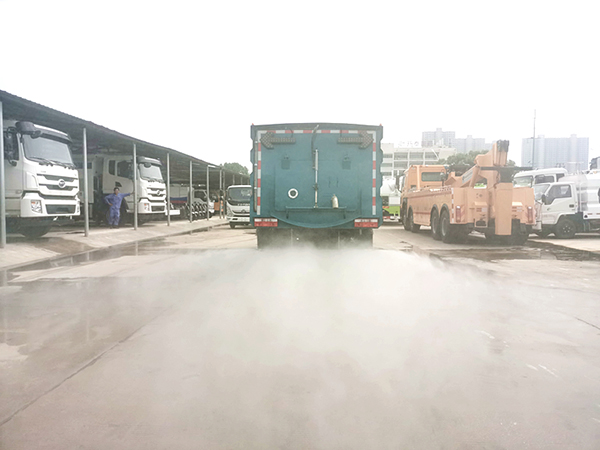

 | 由GTM高壓水泵產生的后噴霧，可以在洗掃過程中對路面進行噴灑保濕，起到美化路面的作用。 |

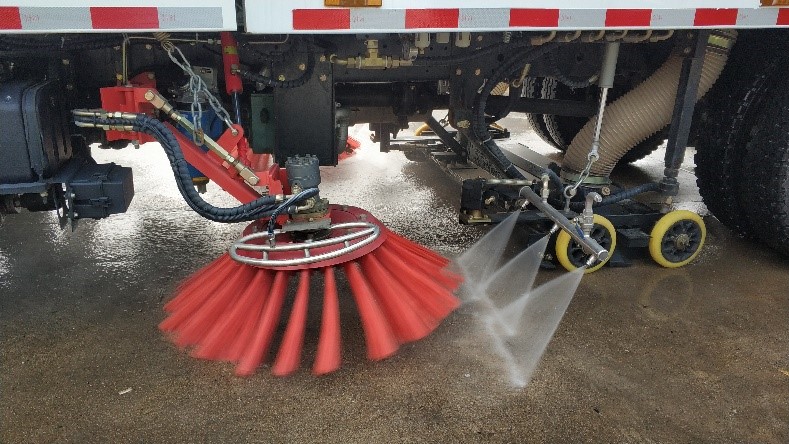

 | 左右噴桿安裝在吸盤上，隨吸盤升降，結 構簡單緊湊，保證噴水桿的離地高度固定不變，達到**佳清洗效果，可方便清洗路緣和石立面。 |

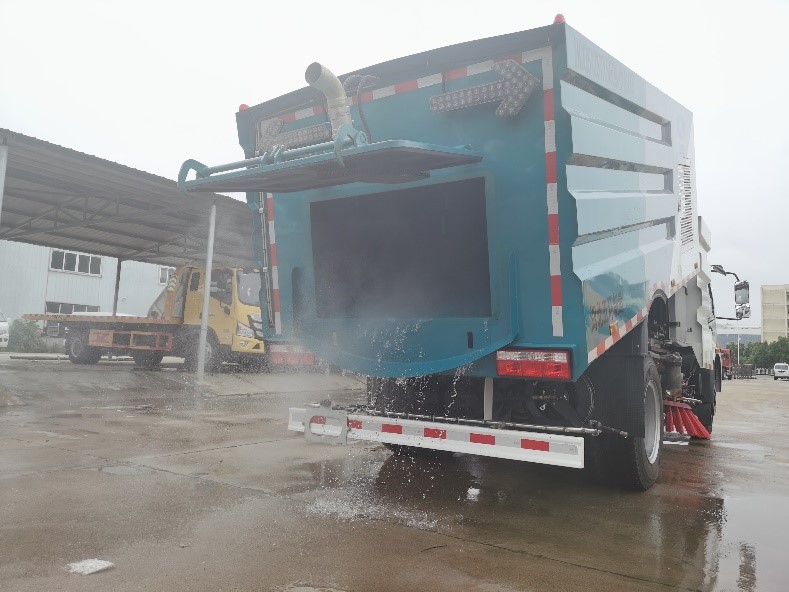

 | 廂體采用傾翻卸料，帶高壓沖洗自潔裝置。垃圾箱自潔裝置可在垃圾箱卸料時幫助卸料，沖洗附著在箱體內壁上的殘留垃圾。 |

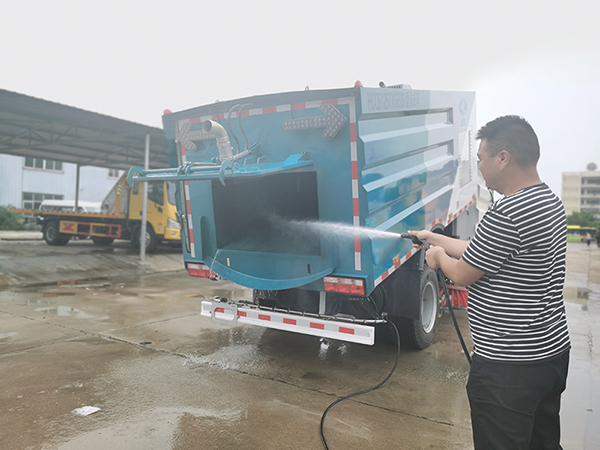

 | 洗掃車右后側裝有機械式自動卷繞沖洗卷盤，配 17m 高壓軟管，可用于清行車身和其 他需要清洗的地方。手持不銹鋼噴**配快速接 頭，能方便地與沖洗卷盤連接或脫開，產生的 高壓水流可輕松沖去路邊小廣告。 |

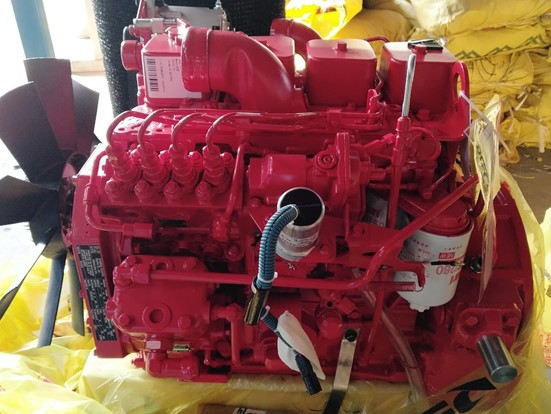

 | 副發動機：康明斯140副發動機和風機是清掃車的兩大核心部件、副發動機為風機運轉提供動力、使得路面 垃圾被吸入箱體內部存放，從而實現路面清潔作用。 |
 | 駕駛室**開關：集成疊加設計，PLC駕駛室電液集中**，方便操作。 |

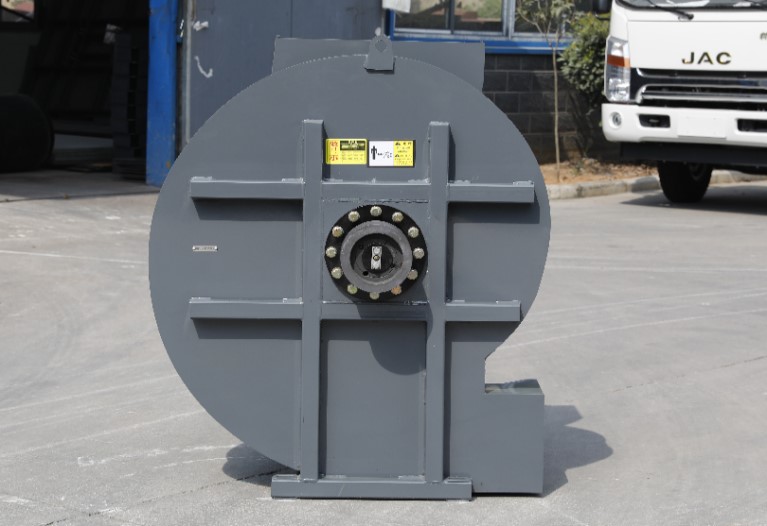

 | 風機：副發動機和風機是清掃車的兩大核心部 件、副發動機為風機運轉提供動力、使得路面 垃圾被吸入箱體內部存放，從而實現路面清潔 作業。風機采用大功率耐磨離心式免維護風機，無噪音，效率高風量大，使用壽命長。 |

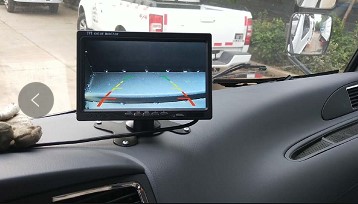

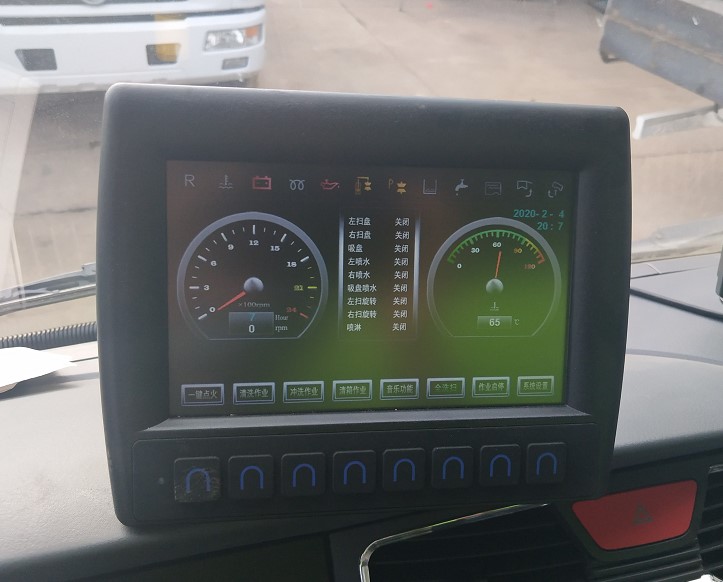

 | 監控屏：洗掃車車體右方和后方裝有監視探頭，實時監控作業情況并顯示在駕駛室內顯示屏上，**大限度的保證清吸效果。 |

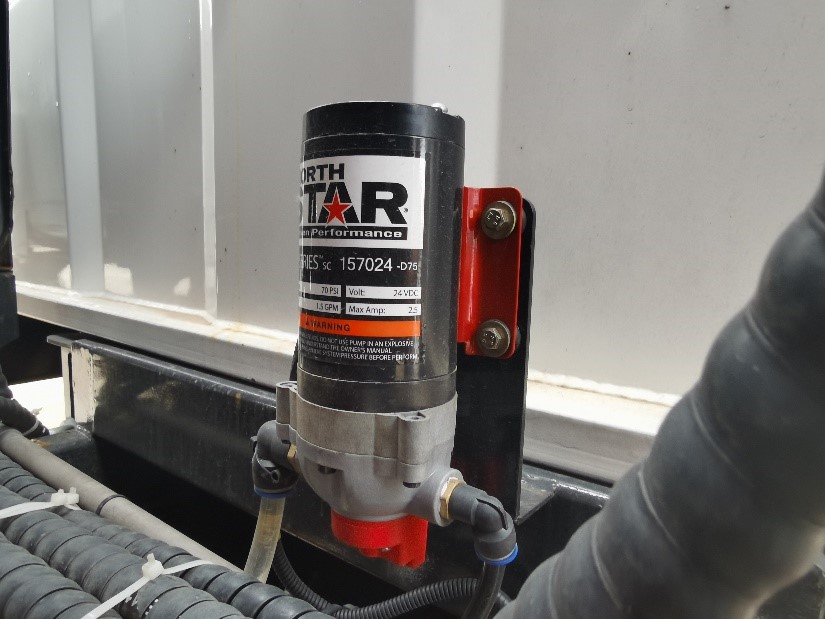

 | 電磁隔膜泵：北極星電子隔膜泵（一個），**掃刷上方 的噴水支架，有效對掃盤掃刷產生的二次揚塵進行抑塵。 |

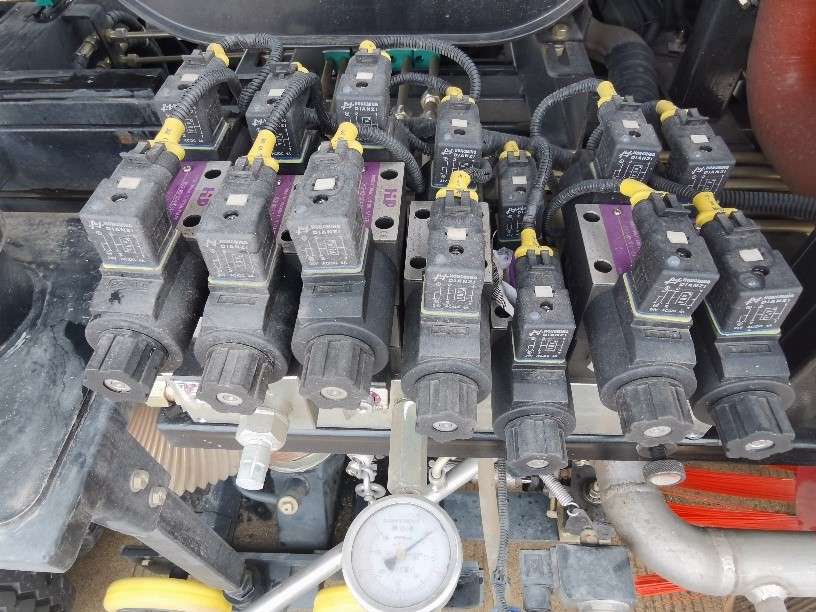

 | 電磁閥組：海普瑞斯電磁閥組是車輛液壓系統的核心部件，**整車液壓驅動，雙向操作按鈕，包括掃盤升降、吸盤升降、垃圾箱舉升、后門開閉等一系列機械操作，隨車配備的有電磁閥**盒罩，有效避免灰塵及垃圾物進入盒內。 |

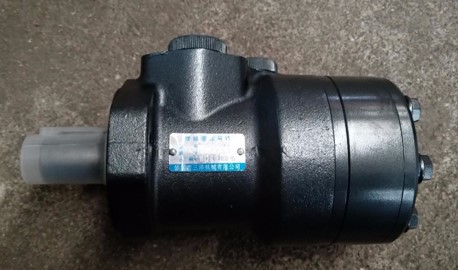

 | 馬達：擺線馬達采用三洋，能帶動掃刷高速旋轉，使用壽命長，穩定可靠，故障率低。 |

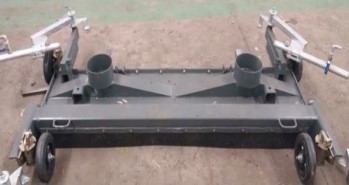

 | 吸盤、吸嘴：吸嘴內設有噴水桿，高壓洗滌噴嘴布置在吸嘴內部，不但清洗效果好，還能**大限度減少高壓水氣流沖起污物產生的二次污染。 |

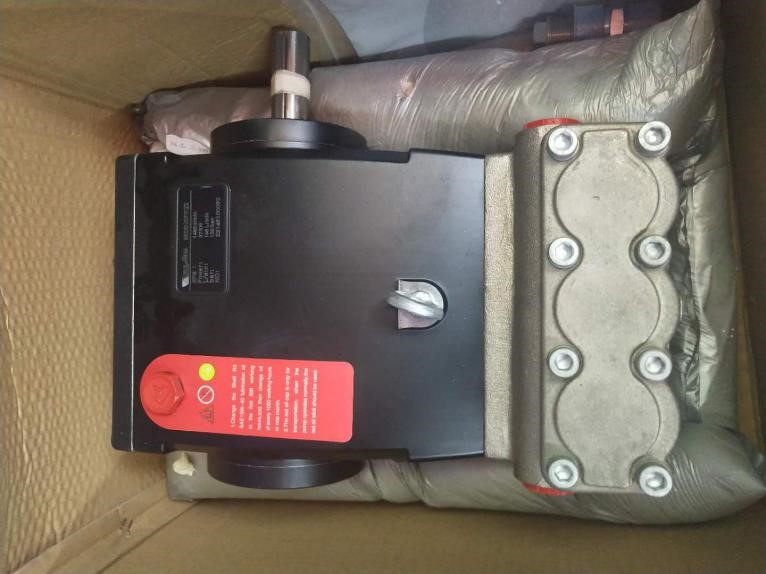

 | 高壓水泵：采用GTM柱塞式高壓水泵，流量合適，壓力高，允許**大壓力達到 12Mpa,耐腐蝕，不阻塞。 |

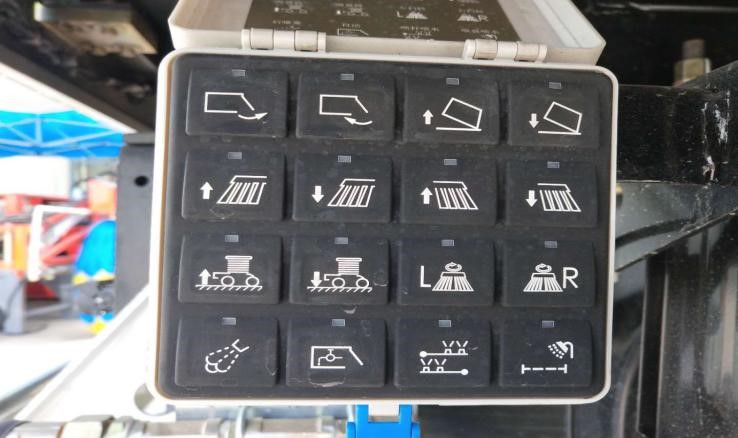

 | 尾部操作盒：裝在車輛尾部，方便維修操作和排除故障。 |
 | 高壓分水閥：高壓分水閥是由高壓卸荷閥和高壓調壓閥組成，卸荷閥的主要功能是自動**泵的卸荷或加載，能更好的保護高壓水泵等關鍵零部件，為高壓水路系統正常作業提供保障。 |

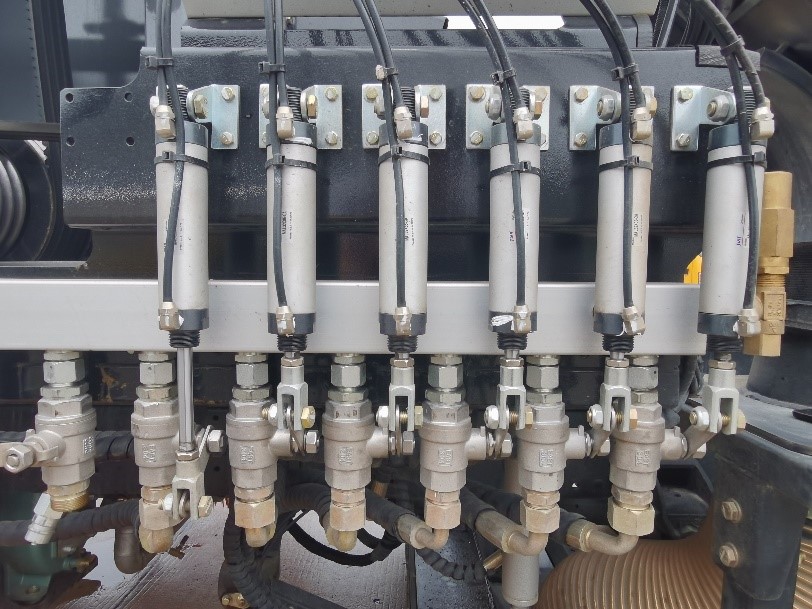

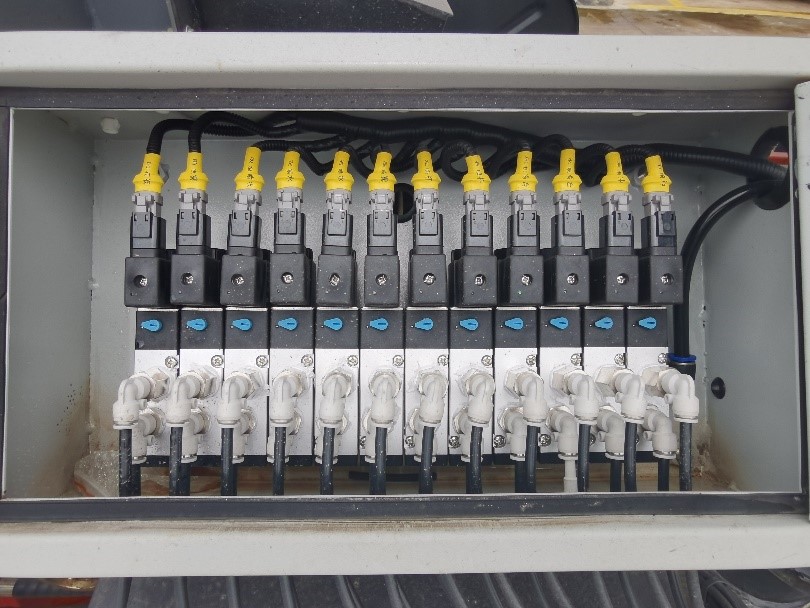

 | 氣動**箱：實時查看氣動**閥機械作業情況，也能**時間排查問題所在，降低氣動閥故障率，延長車輛作業時長。 |

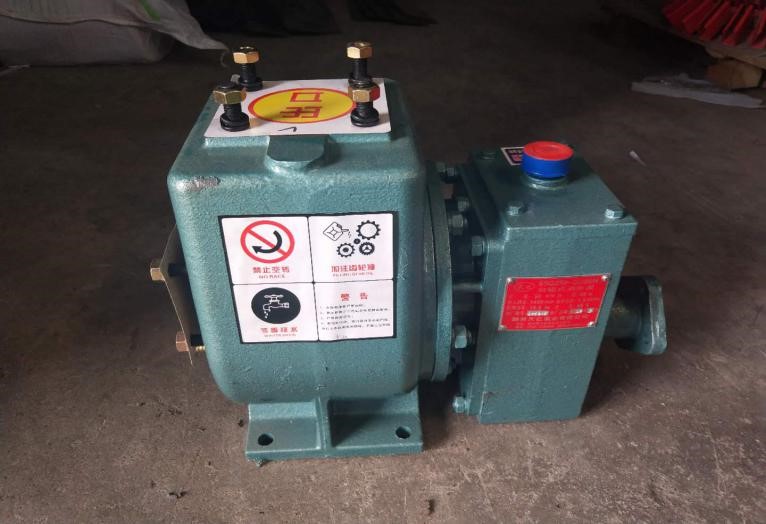

 | 低壓水泵：低壓水泵采用天億自吸式灑水車泵，輸入轉速1450r/min，自吸性能1.5min/4m,配用功率：15.5kw，性能穩定、效率高。 |

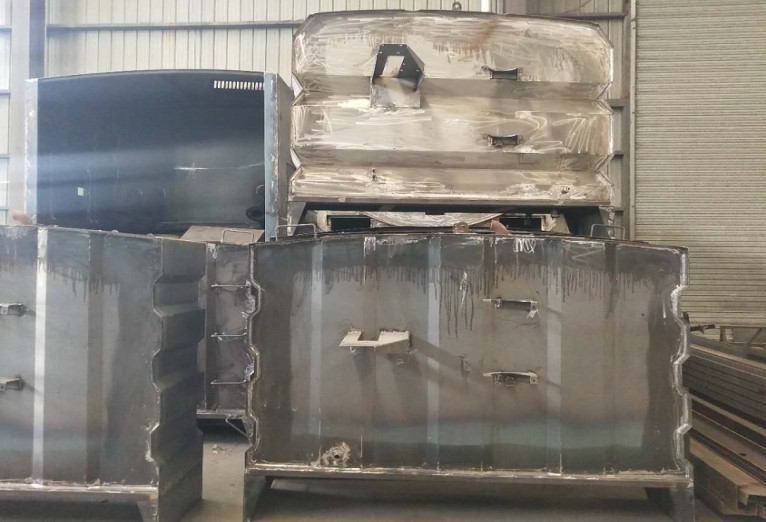

 | 箱體：垃圾箱體采用全不銹鋼 304，耐腐蝕，抗氧化，不含鉛，不生銹，方便清洗，易于保養。 |
整車 | 車型 | 洗掃車 |
整車型號 | HCQ5125TXSEQ6 | |
外形尺寸 | 6950×2200×2700 | |
前懸/后懸 | 1130/2020 | |
接近角/離去角（°） | 21/12 | |
總質量 | 11995 | |
整備質量 | 7050 | |
軸荷（前軸/中后軸）（kg） | 4350/7645 | |
底盤 | 品牌 | 東風 |
型號 | EQ1125SJ8CDC | |
駕駛室 | 福瑞卡 | |
軸距 | 3800 | |
輪胎 | 175R14LT 8PR | |
